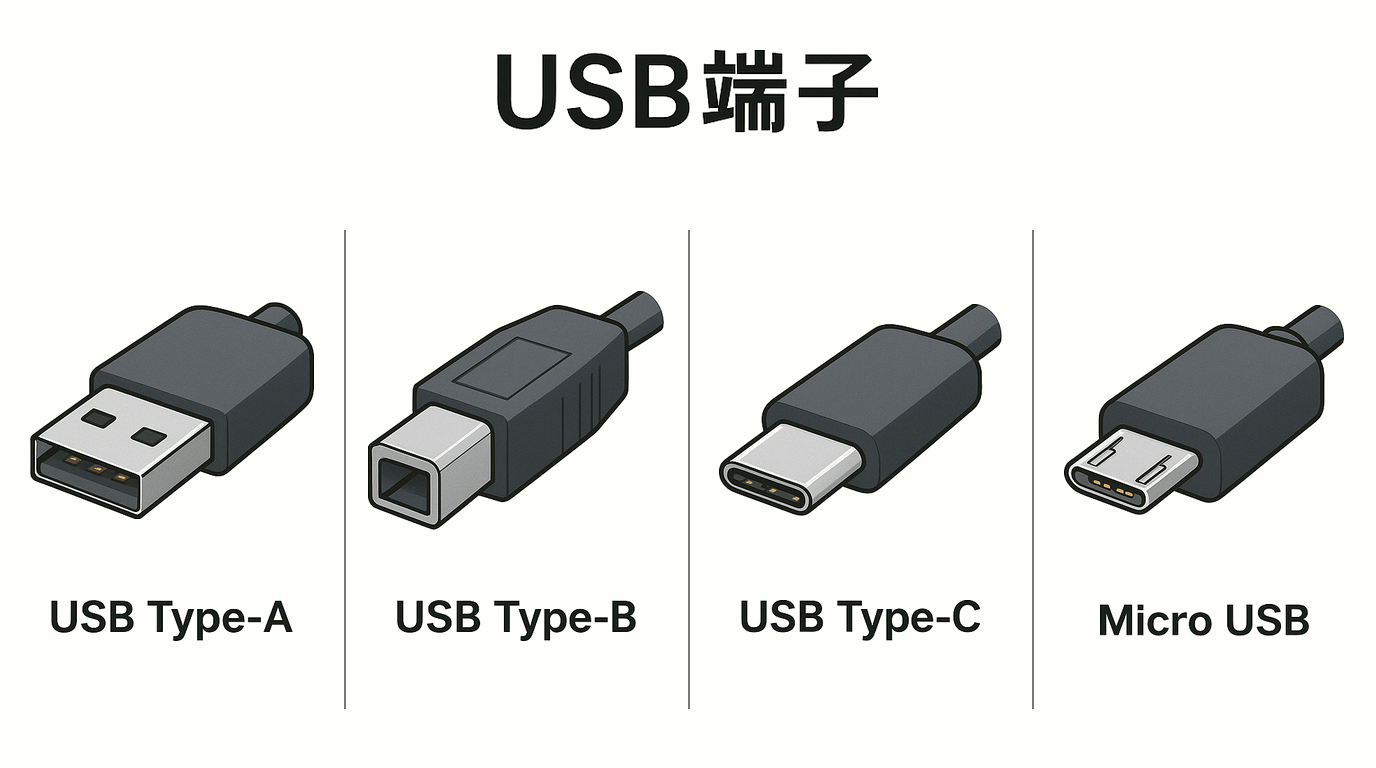

図にある4種類のUSB端子の**規格と特徴**を備忘録としてまとめました👇 🟦 **USB Type-A** - 最も一般的な形状。PCや充電器などの**ホスト側**に使われる。 - 向きが決まっており、**上下を逆に挿すと入らない**。 - USB 1.0〜3.2まで対応するタイプが存在。 - フルサイズで丈夫だが、ややかさばる。 🟩 **USB Type-B** - 主に**プリンターや外付けHDD**などの周辺機器側で使用。 - 角ばった形状で、ホスト側（Type-A）と接続して使用。 - 近年はType-Cに置き換わりつつある。 🟧 **USB Type-C** - 最新規格。**上下どちら向きでも挿せる（リバーシブル）**。 - **給電速度・データ転送速度が非常に速い**（最大40Gbps以上）。 - スマートフォン、ノートPC、ゲーム機などで標準化が進行。 - **PD（Power Delivery）対応**で最大240Wの給電も可能。 🟨 **Micro USB** - スマートフォンやモバイル機器で主流だったが、Type-Cに移行中。 - 小型で省スペースだが、**向きが決まっている**。 - 耐久性はType-Cに劣る。 - USB 2.0や3.0（Micro-B）などの派生形あり。 「PD（Power Delivery）」は、USB Type-Cで使われる**給電規格（電力のやりとりのルール）**のことです。 以下でわかりやすく解説します👇 ## ⚡ USB Power Delivery（PD）とは ## 🔹 基本の考え方 USBはもともと「データ転送」と「少量の電力供給（5V）」のために作られました。 しかし、スマホやノートPCなどの電力需要が増えたため、**より高出力で安全に電力を供給する仕組み**として誕生したのが **USB Power Delivery（USB PD）** です。 ## 🧩 主な特徴 | **対応端子** | USB Type-C（専用ケーブルが必要） | | **最大出力** | 最大 **240W（48V × 5A）**（USB PD 3.1の場合） | | **通信方式** | 給電前に機器同士が「必要な電圧・電流」を**交渉（ネゴシエーション）** して決定する | | **方向性** | **どちらの機器からでも給電可能**（PC→スマホ、スマホ→PCなど） | | **安全性** | 過電流・過電圧を防ぐ制御が組み込まれている | ## 🔋 出力のバリエーション（代表例） | 規格 | 最大電圧 | 最大電流 | 最大出力 | 主な用途 | | **PD 2.0** | 5V / 9V / 15V / 20V | 最大3A | 60W | ノートPC・タブレット | | **PD 3.0** | 同上（+電力管理改善） | 最大5A | 100W | MacBook・高性能ノートPC | | **PD 3.1** | 28V / 36V / 48V | 最大5A | 240W | ゲーミングノートPCなど | ## 🔌 使用時のポイント - **ケーブルの品質**が非常に重要（PD対応ケーブルを使用する必要あり） - **対応していない機器・ケーブル**を使うと、通常の5V給電に制限される - **発熱管理**が優れており、安全性が高い - スマホ・ノートPC・モニター・モバイルバッテリーなどで急速充電が可能 ## 💬 例：PDがあると何ができる？ - スマホを**30分で約50％**充電 - ノートPCを**アダプターなし**でType-Cケーブル1本で給電 - モニターやハブを**1本のケーブルで映像＋給電＋データ転送**
